Caminax® –
Technische Daten
Wir bieten Ihnen vier verschiedene Versionen der Caminax ® an, die sich im Wesentlichen in ihrer Auflösung und Rechenleistung unterscheiden. Eine Kamera ist eine Farbkamera und verfügt auch über ein entsprechendes Farbmodul.
Die verfügbaren Caminax® Versionen im Überblick:
1. Technische Daten, Module und Funktionalität
Version |
612 S |
812 C |
632 |
1032 |
CCD-Chip |
1/3"-Chip s/w |
½"-Chip 782 x 582 in Farbe |
1/3"-Chip s/w |
1/3"-Chip s/w |
Auswertebereich |
640 x 480 Pixel |
640 x 480 Pixel |
640 x 480 Pixel |
1024 x 768 Pixel |
Prozessorleistung |
1200 MIPS |
1200 MIPS |
3200 MIPS |
3200 MIPS |
Bildaufnahme (Hz) |
25 Hz |
45 Hz |
63 Hz |
30 Hz |
Digitale I/O’s |
4 IN / 4 OUT |
4 IN / 4 OUT |
4 IN / 4 OUT |
4 IN / 4 OUT |
Schnittstelle |
Keypad + RS232 |
Keypad + 100 Mbit Ethernet |
Keypad + 100 Mbit Ethernet |
Keypad + 100 Mbit Ethernet |
Videoausgang |
SVGA 800/600 |
SVGA 800/600 |
SVGA 800/600 |
SXGA 1280/1024 |
Spannungsversorgung |
24 V DC |
24 V DC |
24 V DC |
24 V DC |
|
|
|
|
|
Extrafunktionalitäten |
Programmanwahl über RS232 |
Programmanwahl über Ethernet
Extramodul „Farbe“ |
Programmanwahl über Ethernet |
Programmanwahl über Ethernet |
Module |
Helligkeit
Fläche
Punkt
Distanz
Winkel*
Kreis-Kante
Gerade*
Lageausgleich
Warten*
Ergebnis |
Funktionalitäten |
Multi-Fenstermenü
Transfer (Bild*, Konfiguration)
Kalibrierung*
Statistik (je Programm)
Helligkeitsnachführung
Lagenachführung in x,y
Digitale Programmanwahl (max. 14 Programme)
In Abhängigkeit von der Größe bis zu 100 Prüfprogramme speicherbar
Kanten zählen
Kanten zählen auf Kreis
|
* Die mit Stern gekennzeichneten Funktionen werden gegenwärtig implementiert und werden bald auch als Softwareupdate über unsere Seite für unsere Kunden kostenlos bereit gestellt.
2. Kamerasteckerbelegung
Die Kamera besitzt vier Anschlüsse auf der Rückseite mit folgenden Funktionen:
| V24(RS232) |
HR10A-7R-6PB |
6-pin Hirose-Stecker |
| Keypad (Trig.) |
HR10A-7R-6SB |
6-pin Hirose-Buchse |
| SVGA (Video) |
HR10A-10R-10SB |
10-pin Hirose-Buchse |
| Power/SPS (I/O) |
HR10A-10R-12SPB |
12-pin Hirose-Stecker |
Steckerbelegung für Keypad |
Steckerbelegung für Power/SPS |
Signal |
Pin |
Signal |
Pin |
GND |
3 |
OUT0 |
8 |
5V OUT |
2 |
OUT1 |
7 |
(Trigger IN –) |
1 |
OUT2 |
6 |
(Trigger IN +) |
6 |
OUT3 |
5 |
(Trigger OUT) |
5 |
IN0 |
12 |
Keypad IN |
4 |
IN1 |
4 |
|
|
IN2 |
11 |
|
|
IN3 |
10 |
|
|
24V IN/Cam |
2 |
|
|
GND IN (common) |
3 |
|
|
24V IN/PLC |
1 |
|
|
24V IN/PLC |
9 |
Steckerbelegung für LAN |
Steckerbelegung für SVGA Video |
Signal |
Pin |
Signal |
Pin |
R+ |
6 |
R Out |
4 |
T+ |
2 |
R GND |
3 |
R- |
5 |
G Out |
2 |
T– |
1 |
G GND |
1 |
NC |
3 |
B Out |
9 |
NC |
4 |
B GND |
8 |
|
|
HS Out |
10 |
|
|
HS GND |
7 |
|
|
VS Out |
6 |
|
|
VS GND |
5 |

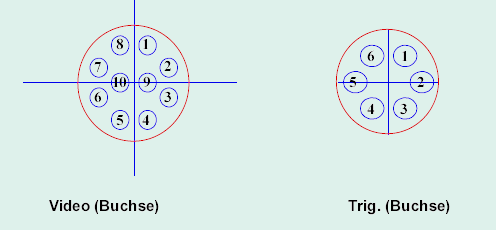

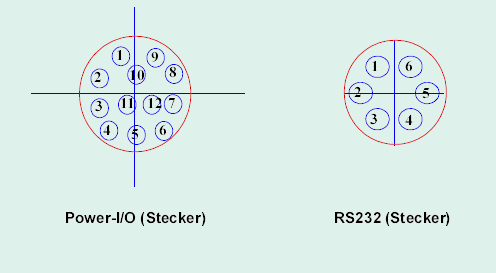

Steckerbelegung der Kameraanschlüsse (Blick von Rückwand der Kamera)
3. Kabelbelegung
3.1 Keypad Kabel
Achtung! Beim Keypad sind die Kabelbelegung für die x12 und die x32-er Serien verschieden:

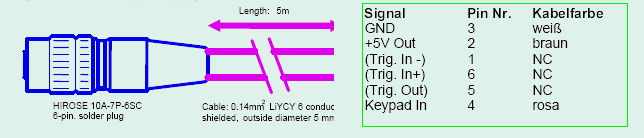

Für die Modelle 612 und 812
Die eine Seite ist konfektioniert mit Hirose-Stecker, die andere mit DB9; Länge 5 m

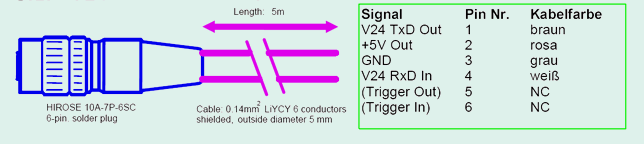

Für die Modelle 632 und 1032
Die eine Seite ist konfektioniert mit Hirose-Stecker, die andere mit DB9; Länge 5 m

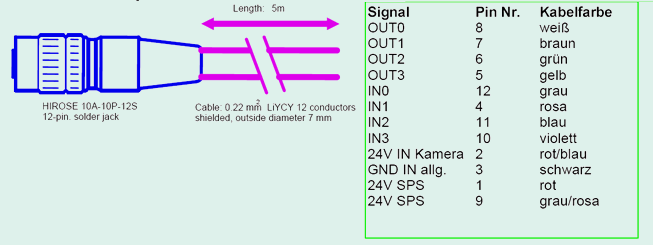

3.2 Power/SPS-Kabel
Die eine Seite ist konfektioniert mit Hirose-Stecker, die andere ist offen; Länge 5 m

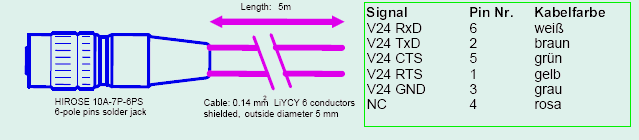

3.3 V24 (RS232) Kabel (nur für das Modell 612 S)
Die eine Seite ist konfektioniert mit Hirose-Stecker, die andere ist offen; Länge 5 m

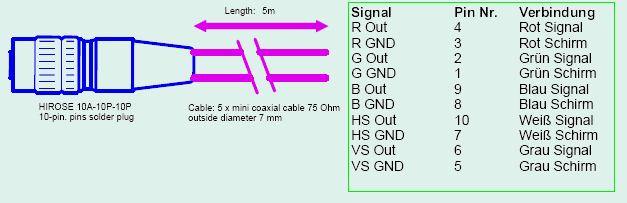

3.4 SVGA Monitor Kabel
Die eine Seite ist konfektioniert mit Hirose-Stecker, die andere mit DB15-Buchse; Länge 5 m

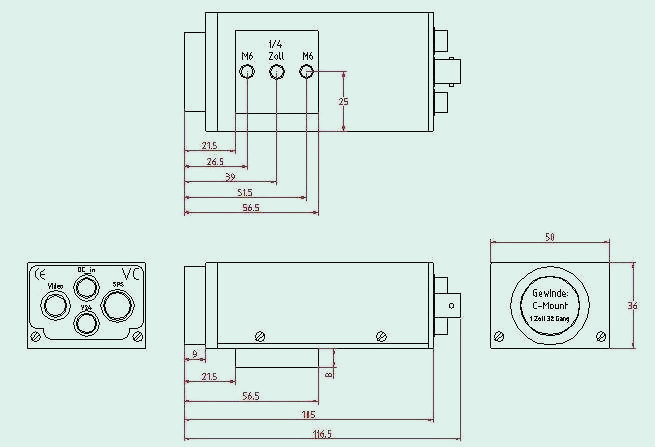

4. Gehäuseabmessungen
|
